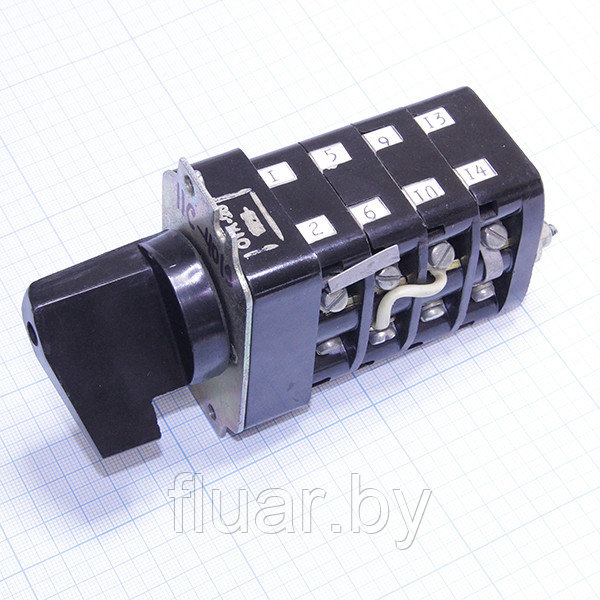

Переключатель ПК16 ( ПКУ3-11С-4019) предназначен для работы в качестве коммутационных аппаратов в электрических цепях переменного тока частоты 50 (60) и 400 Гц. с напряжением от 24 до 500 в и постоянного тока напряжением от 24 до 220 в., с номинальным током от 1 до 16 А.
Переключатели могут быть использованы на морских судах транспортного и промыслового флота и речных судах внутреннего и смешанного плавания, в сельскохозяйственном производстве, а также для машин безрельсового и рельсового электротранспорта. Кроме того, они применяются для управления многоскоростными асинхронными электродвигателями с короткозамкнутым ротором, в схемах автоматики и управления промышленными установками.
|
Обозначение
исполнения
|
Конструктивные исполнения, характеризующие данную группу переключателей
|
Климатическое исполнение и категория размещения по
ГОСТ 15150-69
|
|
Способ установки и крепления
|
Степень
защиты
|
|
11
|
Установка за панелью, крепление основанием.
|
IP00
|
УХЛ3, Т3
|
|
12
|
Установка за панелью, крепление основанием с фронтальной панелью.
|
IP30 со стороны
панели
|
УХЛ3, Т3
|
|
16
|
Установка внутри шкафов на панели, крепление задней скобой.
|
IP00
|
УХЛ3, Т3
|
|
38
|
Установка на стенах, конструкциях, крепление за оболочку.
|
IP30
|
УХЛ3, Т3
|
|
54
|
Установка за панелью, крепление брызгозащищающим основанием.
|
IP54 со
стороны
панели
|
УХЛ2, Т2
|
|
